H-Grenzschraube für Einstellung des kleinsten Zahnrades
1. Schalte (hinten) auf das kleinste Ritzel.
2. Finde die H-Schraube an deinem Umwerfer. Falls die Schrauben nicht beschriftet sind, eine der Schrauben drehen (danach wieder um die gleiche Anzahl an Umdrehungen zurückdrehen!) und den Umwerfer beobachten. Falls sich der Umwerfer nicht bewegt, ist es die andere Schraube.
3. Drehe diese Schraube zuerst fest. Löse die Schraube so weit, dass das kleinste Zahnrad mit den Laufrollen auf einer Linie ist.
Info:
Rechtsdrehen der H - Schraube: Umwerfer wandert zum Schwungrad hin
Linksdrehen der H- Schraube: Umwerfer wandert vom Schwungrad weg
4. Schalte vorne auf auf das große Kettenblatt. Bei drei Blättern auf das mittlere.
5. Trete mit 'normaler' Frequenz und schalte einmal nach oben. Geht dein Kette nach 1x Schalten genau einen Gang weiter, fahre so mit den weiteren Ritzeln fort.

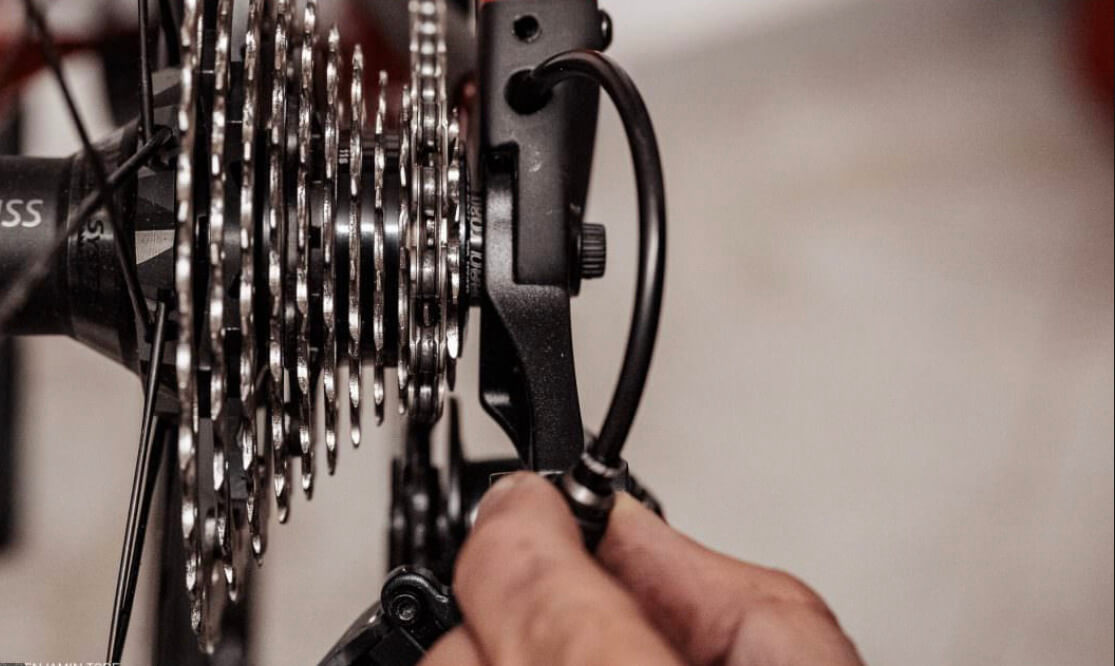

6. Passiert bei einmal Schalten nichts - erreicht deine Kette also nicht das nächstgrößere Ritzel - schalte wieder zurück nach unten und drehe das Einstellrädchen um eine (oder halbe) Umdrehung gegen den Uhrzeigersinn. Versuche es dann erneut und wiederhole den Vorgang so oft, bis die Kette das nächste Ritzel erreicht.
7. Verfahre so bei allen Ritzeln.
L-Grenzschraube für Einstellung des größten Zahnrades
8. Deine Kette befindet sich nun auf dem größten Ritzel.
9. Ziehe die L-Schraube fest. Nun löse die Schraube so, dass das Ritzel und die Laufrollen in einer Linie sind.
10. Abschließender Check: Wenn sich die Kette auf dem größten Ritzel befindet, versuche nochmal höher zu schalten. Dabei darf sich der Umwerfer nicht weiter nach innen bewegen! Sollte dies dennoch der Fall sein, muss die L-Schraube weiter nach rechts gedreht werden.
